PCB板设计时屏蔽罩夹子的使用需要注意哪些事项?力达精工
返回列表 来源: 发布日期: 2020.07.22

屏蔽罩夹子是将合金材质罩,是可以减轻元件相互干扰的关键器件,适用在MIDVR设备中可以有效地减轻功能模块与功能模块的彼此影响,多见于主控功能模块和电源模块及wifi功能模块分隔。

屏蔽罩夹子

通常情况无线通讯设备,往往都有用到在电路板上使用屏蔽框(来阻隔电磁辐射(EMI),但是为了使屏蔽框充分发挥性能,通常情况使用2个部件,一个是用SMT打件的屏蔽框,另一个是屏蔽罩,这么一来就需要开两套及以上的模具。

当下有一部分脑瓜子动得快的生产厂家琢磨出了用夹子来代替屏蔽框,这样的夹子之所以可以用SMT打件,是因为它体积小还不会变形,所以可以直接代替屏蔽框,当夹子被焊接在PCB板后,再直接把屏蔽罩装置在这种夹子之间夹住就可以了,这样操作可以少了一个屏蔽框的价格。

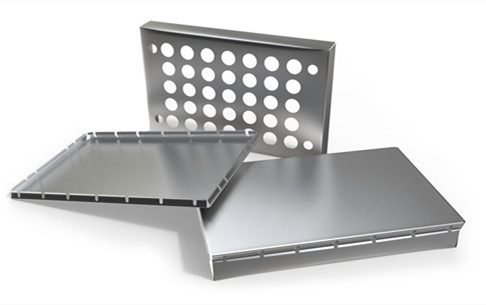

屏蔽罩夹子


虽然屏蔽夹有很多的成本优势,但还是有不少的工程设计问题需注意:

1需要在多远的距离安放一个夹子?

按照生产厂家的答复,通常情况在两个屏蔽罩相距25mm处可安放一个夹子。

2一般来说我们在弯角的位置 也是需要安一个屏蔽夹,如此一来可以让生产员相对方便装置屏蔽罩的精准位置

并且在其他没有放置屏蔽夹的位置也可以使用接地的布缐,这样相对提升了屏蔽罩的电磁阻隔效果,另外同样也可以屏蔽夹没有效果时,方便屏蔽夹更换为屏蔽框,无需再次设计电路板。

屏蔽罩夹子
