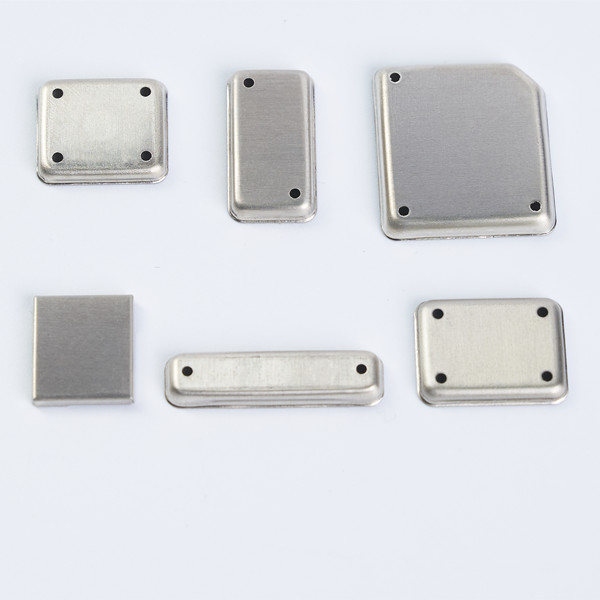

有不少客户需要制作PCB板卡屏蔽盖,但是手中只有样品没有图纸,甚至有的连样品都没有。今天屏蔽盖厂家力达精工教大家怎么设计、制作屏蔽罩图纸。
有样品无图纸时,你可以将样品寄给屏蔽盖生产厂家,因为来图来样屏蔽盖厂家,都能将PCB板卡屏蔽盖制作出来。
如果没有样屏蔽盖样品时,只有PCB板卡时,这时候建议别为难屏蔽盖厂家让报价或者打样了,这类似于巧妇难为无米之炊了。这时你可以在网上多参考一下其他屏蔽盖的形状,有什么需要注意的地方可以询问屏蔽盖生产厂家。如果自己不想制作图纸可寻求屏蔽盖厂家帮忙,不过屏蔽盖厂家有可能会收取一定的设计费用。
一般屏蔽盖厂家力达精工会对自制PCB板卡屏蔽盖图纸的客户进行以下建议:
1、PCB板卡屏蔽盖四周墙的最底面,距离PCB要有0.5mm的距离,防止屏蔽盖吃锡过多顶住屏蔽盖。
2、屏蔽盖散热孔直径1.5-2mm。
3、如果是制作成两件式的屏蔽盖,则PCB屏蔽支架的四周墙体每边要有一到两个直径0.7~1mm的通孔,用于卡屏蔽盖。卡洞不能太多,否则很难拆卸。
4、如果PCB板卡屏蔽盖或者屏蔽支架有平面落差,注意落差分界处侧面切通,不然没法加工。另外平面内的落差拐角处要打直径3mm的孔,否则会撕裂。
如果了解更多PCB板卡屏蔽罩的设计方法与注意事项,请联系屏蔽罩厂家力达精工:0755-27153866、13431144131(微信同号),26位有10年以上经验的工程1V1为您提供生产方案。
