显卡屏蔽罩设计指南书【力达精工】
返回列表 来源: 发布日期: 2020.09.21 浏览量:

显卡屏蔽罩是常见的电子结构件,主要作用是防止电磁干扰(EMI),对PCB上的元件和LCM起屏蔽,正因为如此,屏蔽罩设计的好坏会直接影响到显卡的整体性能。

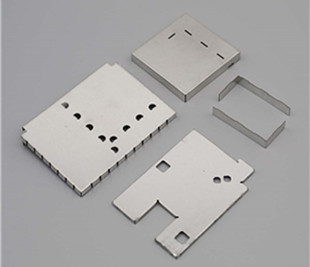

显卡屏蔽罩


一、屏蔽罩的结构形式

显卡屏蔽罩通常都是两件式,下方与主板SMT的一件是支架(frame),上方与支架配合在一起的是盖子(cover),随着客户对屏蔽罩的要求不断提高,很多机器已经开始使用拉伸屏蔽罩(单件拉伸或者两件中的屏蔽支架拉伸),相对于普通两件式,拉伸式显卡屏蔽罩优点就是泄露少,屏蔽性能更好。

显卡屏蔽罩

二、显卡屏蔽罩的材料应用

支架:一般可以采用:Cu-C7521(R-1/2H or R-OH)(镍白铜、洋白铜、Nickel Silver)、不锈钢、镀锡钢带(马口铁皮)等。 建议采用洋白铜,因为洋白铜在焊接、散热和蒸气方面上比较好。

盖子:一般采用不锈钢SUS304(R-1/2H。屏蔽盖子可选用0.1或0.15mm厚材料,尽量选用0.15mm的折弯类屏蔽支架尽量选用0.20mm厚的材料,少用0.15mm厚的材料伸类屏蔽支架必须采用0.2mm厚的材料。

显卡屏蔽罩

三、普通两件式显卡屏蔽罩设计

1、屏蔽支架与屏蔽盖子X、Y方向四周侧边间隙均为0.05mmZ方向顶部也需预留0.03-0.05mm的间隙,避免屏蔽框孔位下移后,屏蔽盖扣不到位

2、屏蔽盖子可选用0.1-0.2厚材料,尽量选用0.15mm的折弯类屏蔽支架尽量选用0.20mm厚的材料,少用0.15mm厚的材料拉伸类屏蔽支架必须采用0.2mm厚的材料

显卡屏蔽罩


四、拉伸式显卡屏蔽罩设计

1、屏蔽盖子不可以做拉伸件,只能做折弯工艺;屏蔽支架可做拉伸,但支架料厚必须为0.20mm,高度≥1.25mm

2、四周凸缘切边宽度B=0.2mm(1倍料厚), 增加平整度稳定性;

3、外框内圆角R1可做到R0.65mm, 以R1.0mm以上为佳, 抽引成型不能有直角急转处,否则抽引会破裂。

显卡屏蔽罩
