生产屏蔽罩的要求有哪些?
返回列表 来源: 发布日期: 2019.12.28

屏蔽罩一般采用不锈钢折弯加工,拉深用,镀锡钢带马口铁皮等。主要产品有射频屏蔽件、基带屏蔽罩、SIM卡支架、LCD框等手机精密配件,以及电子产品、医疗机械所用五金冲压、自动车床、弹簧等配件。 你知道生产屏蔽罩需要什么要求吗?

屏蔽罩要求无油污,无披锋,无划伤,不变形,冲压公差在0.1MM以内,屏蔽盖的取料点大小要合适,取料点尽量在物料中间,取料点的尺寸最好是Φ6.0mm,取料点越大,贴片的不乱性越高,效率也就越高。

放置屏蔽罩的托盘流动空间太大,贴片时轻易摆动,造成吸取不到,必需是物料放在托盘中,有1.0MM左右的流动空间,太大造成物料摆动,太小取料可能取不上来。我公司手机屏蔽罩主要采用0.2MM的洋白铜、不锈钢冲压,产品尺寸精确、平面度好、易上锡、屏蔽机能好,装配轻易、牢固,质量优良。

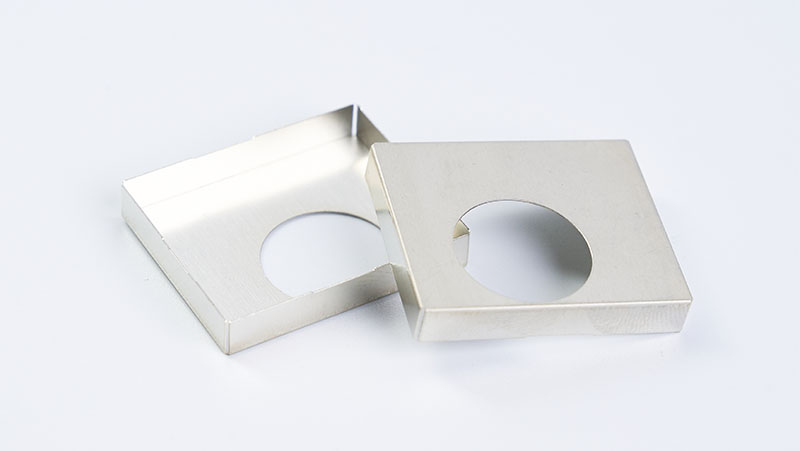

生产屏蔽罩

屏蔽支架的四周墙体每边要有一到两个直径0.7~1mm的通孔,用于卡屏蔽盖。卡洞不能太多,否则很难拆卸可由供应商作出,我们给出位置尺寸。蔽盖四周墙的最底面,距离PCB要有0.5mm的距离,防止屏蔽支架吃锡过多顶住屏蔽盖。屏蔽盖散热孔直径1mm 如果屏蔽盖或者屏蔽支架有平面落差,注意落差分界处侧面切通,不然没法加工。另外平面内的落差拐角处要打直径3mm的孔,否则会撕裂,如果屏蔽盖或者屏蔽支架有平面落差,注意落差角度35~40度,太大的角度加工时冲裂,如果屏蔽盖或者屏蔽支架有平面落差,落差处支架与盖子面配合间隙不为0,应该为0.1mm 。金属屏蔽罩屏蔽支架平面切空处距离侧墙外壁要1mm以上,内部有向下折弯的话,折弯处侧墙距离外侧墙0.5mm,此时平面直接贴着侧墙切空 15 屏蔽支架切空区内角R0.5mm ,屏蔽支架与PCB之间不是整面焊接,要采用2-1-2-1mm方式的长城脚焊接,2mm接 16 触,1mm悬空方便爬锡。金属屏蔽罩如此可以增加屏蔽盖的帖附强度。
