屏蔽罩厂家告诉你使用屏蔽罩夹子小知识
返回列表 来源: 发布日期: 2019.12.28

屏蔽罩厂家和大家一起来了解,屏蔽罩夹子是带金属的夹子,适用于所有传统的电缆屏蔽,可进行符合EMC标准的接线,以及较短的低电阻触点过渡。一般有使用到无线通信的产品,通常都会在电路板上设计屏蔽框(shielding frame)来隔绝电磁干扰(EMI),现在有些脑筋动得快的厂商想出了使用夹子(clip)来取代屏蔽框的方法,这种夹子不但可以使用SMT打件,而且体积小所以不怕变形其组装简单,屏蔽夹提供最大的布线方便性。 只有端子条接线后,才能安装屏蔽夹。再次屏蔽夹支架可轻松卡接到DIN导轨上。 借助集成的金属接点,接地电位自动连接中性汇流条。第三,屏蔽夹无需使用辅助工具就可以简单方便地连接屏蔽夹。

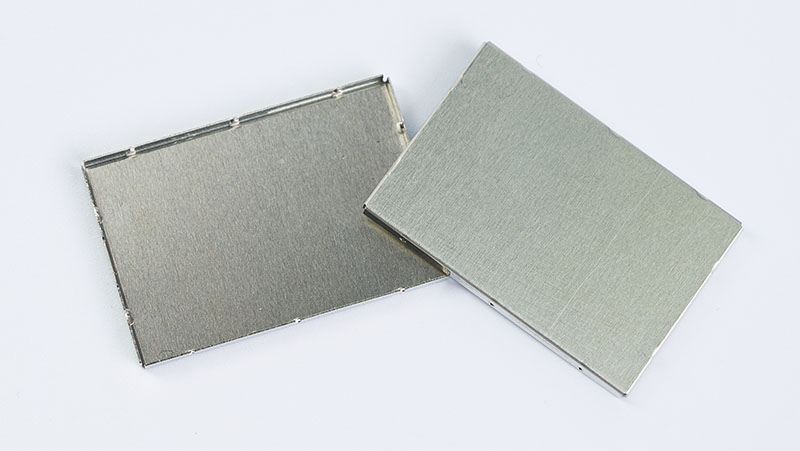

屏蔽罩厂家告诉你使用屏蔽罩夹子

雖然屏蔽罩夹子有非常多的优点與成本優勢,但仍然有許多的工程問題需要釐清:

另外一點需要設計者別注意的,就是使用屏蔽夾會在屏蔽罩與電路板之間形成一縫隙,這道縫隙可能會高達0.2mm,必須請 RF 工程師特別留意這樣會不會影響到RF的性能,其實也可以考慮特別將屏蔽罩設計成有凹槽形狀來避開屏蔽夾的地方。

基本上我們在彎角的地方都設計擺放了一個屏蔽罩夹子,這樣可以讓作業員比較方便安裝屏蔽罩(shielding can)時的對位準確。然後在其他沒有屏蔽夾的地方也設計了一些接地的佈線,一來可以稍微提昇屏蔽罩的電磁隔絕能力,另一方面也可以為屏蔽夾無效時,馬上可以更改為屏蔽框,而無需要重新設計電路板。

1.有否建議多遠的距離應該擺放一個夾子?根據凯鼎廠商的回答,以手機為例,大約 25mm 擺放一個夾子就可以了。

2.它焊接在板子上的附著力為何?根据凯鼎屏蔽夹的回答,每個夾子所能承受的推力為 5kgf 以上,應該足夠應付目前的消費電子產品需求。

3.吃錫厚度有無建議?根據凯鼎廠商的回答,吃錫厚度最好在0.1mm,太厚的話怕屏蔽框與電路板的中間會出現較大的空隙,影響EMI的效果。

4.它的夾持力如何,如何計算摔落實驗時不會掉下來?根據廠商的回答,每個夾子的對屏蔽框的夾持力約為 1 kgf,所以計算摔落實驗時的G值之後就可以知道一個屏蔽框需要幾個夾子。一般來說一個屏蔽框通常最少需要4個夾子來固定其位置。
