关于五金屏蔽罩制作,有哪些地方是需要注意的?
返回列表 来源: 发布日期: 2020.07.18 浏览量:

        屏蔽罩是经过模具裁切与折弯而成型的非做动铁件,用来罩在PCB板上元件的上方。一般可采用Cu-C7521(镍白铜、洋白铜、Nickel Silver)、不锈钢、镀锡钢带(马口铁皮)等,用于焊接在PCB上的可采用洋白铜、马口铁皮,并建采用洋白铜。原因是洋白铜在焊接、散热和蒸气方面上比较好。

7181

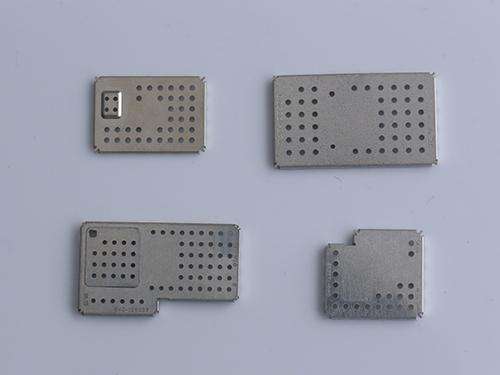

       屏蔽罩在使用时几乎无弹性,不会因使用而移动。分别为固定式(用于SMT直接焊接到PCB板上)和可拆式(用结构和LCM结合或直接用盖子上的突起扣在架子上),主要通过焊点或卡扣来定位。

       关于屏蔽罩的材质,常用的是洋白铜、马口铁、不锈钢,这三种材料都是不需要电镀的,其中这三种材料抗氧化程度的排名依次是:不锈钢、洋白铜、马口铁。这也决定了不锈钢和洋白铜制作的屏蔽罩表面或切割面不易氧化,而马口铁制作的屏蔽罩易刮伤氧化。在材质的吃锡性,马口铁最佳,洋白铜其次,不锈钢最差。

7187

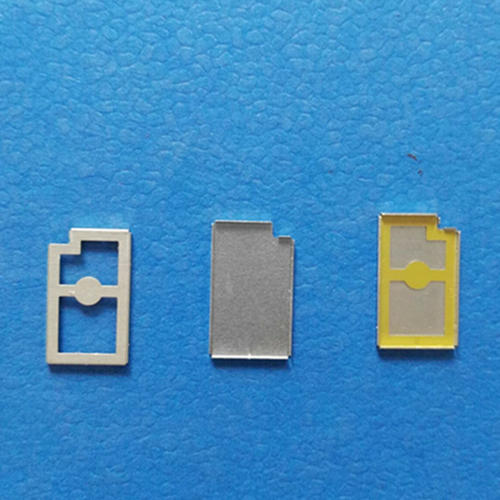

        在屏蔽罩设计方面,一般是要求架子的平面度为0.1mm、足够的强度、厚度为0.2mm,高度以客户提供的尺寸为准,距PCB板边缘为0.75mm,框架内边里外框至少为0.8mm。架子的厚度为0.1-0.2mm,有时候为了元器件的散热和冷却,可以在盖子上加小圆孔,圆孔直径不能太大,太大会导致屏蔽效果良。屏蔽架和屏蔽盖的装配,不可太紧也不可太松,盖子的内形尺寸比架子的外形尺寸单边大0.03-0.05mm,留的这些间隙是为了容易装配。

4ef81814638a4341a963bc9deee86bfb_2_副本

        深圳市力达精工工业有限公司都是严格对五金屏蔽罩进行16到工序检测,大大降低了坏板率和成本!欢迎进入力达精工:www.szladaxiao.com
