关于屏蔽罩的那些事--屏蔽罩夹子代替屏蔽框不是没有缘由的
返回列表 来源: 发布日期: 2020.09.05 浏览量:

屏蔽罩夹子一般有使用到无线通讯产品,通常都路板上设计屏蔽框绝电磁干扰(EMI),但要使屏蔽框发挥功能,一般都需要用到两个零部件,一是使用SMT打件的屏蔽框,另一是屏蔽罩,这样必须开两套以上的模具。

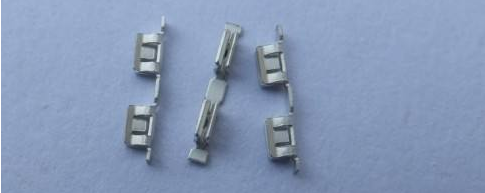

屏蔽罩夹子

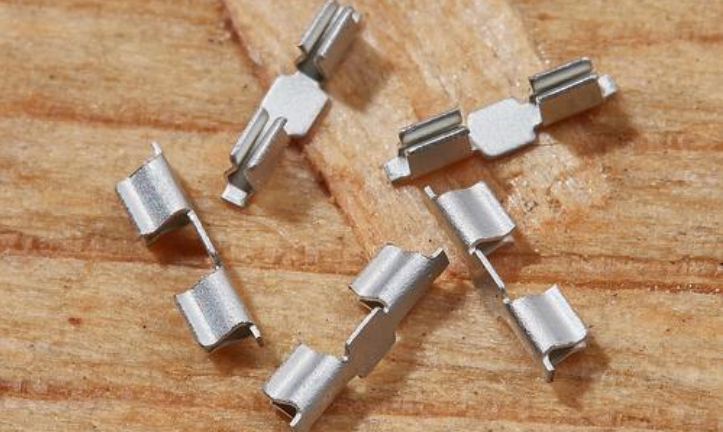

在有些屏蔽罩生产厂家想出了使用屏蔽罩夹子取代屏蔽框的方法,这种夹子不但可以使用SMT打件,而且体积小所以不怕。这样屏蔽罩夹子可以直接取代屏蔽框,当夹子被焊接在电路板之后,再直接把屏蔽罩安这些夹子中间夹住就可以了,等少了一屏蔽框的用。我大概比了一下屏蔽框屏蔽优缺点如下:

屏蔽夹

屏蔽框

SMT打样成本

1、 无平整度的问题;

2、 不会影响AOI;

3、 可使用快速机打样

1、屏蔽框的平整度问题影响打样良率;

2、屏蔽框会影响AOI的检出率;

3、必须使用泛用机来打样,速度慢

零件成本

无须开模费用

需要开模费用

组装

测试点不需要做特别的让位

十字肋及框边经常影响测试点的摆放,造成测试点摆放不易,甚至降低测试涵盖率

测试

组装屏蔽罩时需要对位,容易有偏差,需要作业员从一个角落的两端先对位组装

组装屏蔽罩时容易对位

维修费用

1、 不会影响维修;

2、有外观问题时容易更换

1、屏蔽框会遮蔽元件,不利维修,经常需要减除中间的十字肋或部分边框;

2、高温维修会造成褪色问题,更换麻烦

屏蔽罩夹子

虽然屏蔽有非常多的优点成本 优势,但仍然有多的工程问题需要 清楚

一、它的持力如何,如何计算摔落实验时掉下根据屏蔽罩生产厂家的回答,每个夹子的屏蔽框的持力约为1 kgf,所以 算摔落实验时G值之就可以知道一屏蔽框需要几个夹子。一般来说屏蔽框通常最少需要4个夹固定其位置。

二、它焊接在板子上的附何?根据屏蔽罩生产厂家力达精工屏蔽夹的回答,每个夹子所能承受的推力 5kgf 以上,应该够应付目前的消费电品需求。

三、多的距离应该摆放一个夹子?根据屏蔽罩生产厂家力达精工的回答,以手机为例,大 25mm 放一个夹子就可以了。

四、吃厚度有?根据屏蔽罩生产厂家力达精工的回答,吃厚度最好在0.1mm,太厚的怕屏蔽框与电路板的中间会现较大的空隙,影响EMI的效果。

屏蔽罩夹子

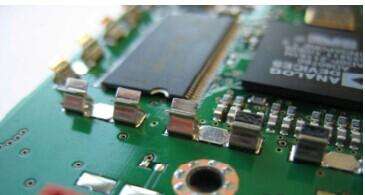

另外一需要设计者別注意的,就是使用屏蔽夹会在屏蔽罩与电路板之形成一缝隙隙可能0.2mm,必须请RF工程特別留意这样会不会RF的性能,其也可以考特別屏蔽罩设计成有凹槽形状来避开屏蔽的地方。

其它屏蔽夹解决方案详情可咨询我司工程部:19924931943(微信同号),谢谢!
