成都屏蔽夹厂家,屏蔽夹不考虑这些问题还不如不用_力达精工
返回列表 来源: 发布日期: 2020.11.12 浏览量:

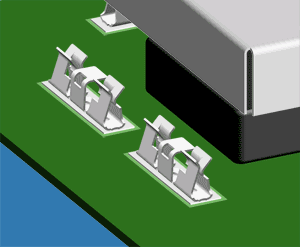

现在很多人都会使用屏蔽夹代替屏蔽框,将屏蔽夹焊接于电路板上,并把屏蔽罩安装在屏蔽夹。成都屏蔽夹厂家在这里提醒一下大家,虽然屏蔽夹有非常多的优点与成本优势,但仍然有许多的工程问题需要认清:

成都屏蔽夹厂家,力达精工


一、屏蔽夹焊接在PCB板上的附着力怎么样?成都屏蔽夹厂家-力达精工在这里提供一个数值,供大家参考。每个夹子所能承受的推力在 5kgf 以上,应该足够应付目前的消费电子产品的需求。

二、它的夹持力如何,会不会掉下来?屏蔽夹厂商的回答,每个夹子的对屏蔽框的夹持力约为 1 kgf,所以计算摔落实验时的G值之后就可以知道一个屏蔽框需要几个夹子。一般来说一个屏蔽框通常最少需要4个夹子来固定其位置。

屏蔽夹,力达精工


三、多远的距离应该摆放一个夹子?在这里以手机为例,大约 25mm 摆放一个夹子即可。四、屏蔽夹吃锡厚度控制在多少范围?一般吃锡厚度最好在0.1mm,太厚的话怕屏蔽框与电路板的中间会出现较大的空隙,影响EMI的效果。

另外一点需要设计者别注意的,就是使用屏蔽夹会在屏蔽罩与电路板之间形成一缝隙,这道缝隙可能会高达0.2mm,必须请特别留意这样会不会影响到RF的性能,其实也可以考虑特别将屏蔽罩设计成有凹槽形状来避开屏蔽夹的地方。

成都屏蔽夹厂家,屏蔽夹


基本上我们在每个弯角的地方都设计摆放了一个屏蔽夹,这样可以让作业员比较方便安装屏蔽罩时的对位准确。然后在其他没有屏蔽夹的地方也设计了一些接地的布线,一来可以稍微提升屏蔽罩的电磁隔绝能力,另一方面也可以为屏蔽夹无效时,马上可以更改为屏蔽框,而无需要重新设计电路板。


成都屏蔽夹厂家,力达精工



成都屏蔽夹厂家-力达精工,20年屏蔽夹和屏蔽罩定制经验,产品的屏蔽性能可提升38%,可为您的装配速度提升29%。同时多样加工材料随心指定,国外品质,国内价格,交付零延误。如需咨询更多有关屏蔽夹系列的产品,请进入力达精工官网或拨打热线:0755-27153866、13431144131(微信同号),欢迎合作!

屏蔽罩厂家,力达精工
