北京屏蔽罩厂家,PCB屏蔽罩设计到制作一招搞定!_力达精工
返回列表 来源: 发布日期: 2020.11.06 浏览量:

北京屏蔽罩厂家在接触过的以往客户中,用到的PCB屏蔽罩是对两个空间区域之间进行金属的隔离,以控制电场、磁场和电磁波由一个区域对另一个区域的感应和辐射。客户根据自己的需求确定PCB屏蔽罩的位置、大小、形状,然后根据结构设计画出屏蔽罩的详细立体结构调整图。

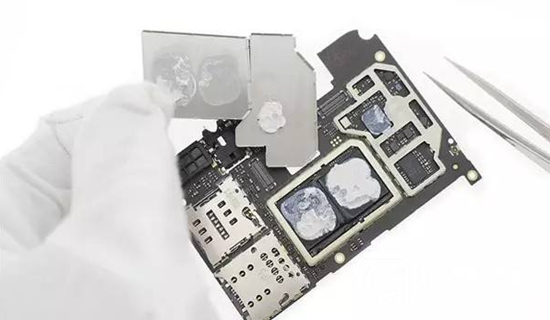

北京屏蔽罩厂家,l力达精工

在设计PCB屏蔽罩时,北京屏蔽罩厂家给予以下几点,供大家参考:

1、屏蔽罩的焊盘长度一般可设计3-5mm,一般取5mm,不然太零散。宽度一般取0.6-0.8mm,焊盘间距一般取1mm。

2、PCB屏蔽盖可以选用洋白铜(性能好易加工)或不锈钢(不吃锡只能做盖子)。屏蔽支架材料可用洋白铜,以保证好的焊接性能。

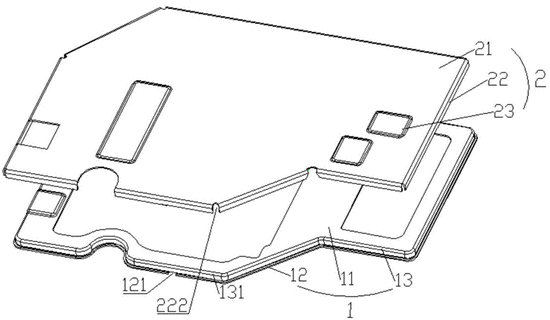

PCB屏蔽罩,力达精工

3、屏蔽盖与屏蔽支架四周间隙0.05mm,距离元器件0.4mm以上。

4、屏蔽盖焊盘宽度0.7-1mm之间,太小不利于贴片,太大容易被外界干扰。屏蔽盖与屏蔽支架底部之间间隙最小要0.5mm(也要考虑支架焊盘与焊盘之间间距最小0.3mm)

5、屏蔽盖四周墙的最底面,距离PCB要有0.5mm距离,防止屏蔽支架吃锡过多顶住屏蔽盖。

北京屏蔽罩厂家,PCB屏蔽罩

PCB屏蔽罩设计好之后,接下来就是找一家可靠的屏蔽罩厂家进行定制加工了。北京屏蔽罩厂家-力达精工,20年专注PCB屏蔽罩生产加工,多样加工材料随心指定,拥有LD工艺拉伸成型技术和使用高拉伸洋白铜材料,费用合理透明,国外品质,国内价格。189台进口精尖生产设备,20000+套冲压模具,20年屏蔽罩定制经验,交付零延误。咨询热线:0755-27153866、13431144131(微信同号),欢迎合作!
