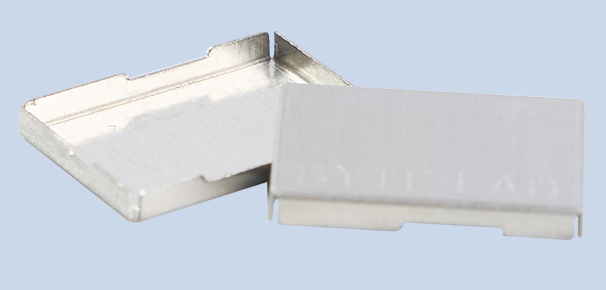

作为一个拥有20年外壳屏蔽罩厂家--力达精工，一个项目在计划阶段就要考虑屏蔽问题，这样花费在屏蔽措施上的成本才会低，若等到问题暴露出来再去查漏补缺，往往需要付出相当大的代价。屏蔽措施往往带来费用和仪器重量的增加，若能以其他EMC 方式加以解决，就尽量减少屏蔽罩。

屏蔽的概念：外壳屏蔽罩相当于一个滤波器，放置于电磁波的传播路径上，对其中的一部分频段形成高阻抗。阻抗比越大，屏蔽效能越好。对于一般金属，0.5mm 的厚度就能对1MHz的电磁波产生较好的屏蔽效果，对 100MHz能有非常好的屏蔽效果，问题在于薄层金属屏蔽对 1MHz 以下或孔隙来说，屏蔽效果就不行了，本文重点介绍这方面。

1、大的间距、矩形屏蔽会更好

（1）电路之间、屏蔽之间更大的间距能够减少相互干扰；

（2）矩形（或不规则）的屏蔽外形，能够尽量避免频率共振；正方形的外壳往往容易引起共振；

但总的来说，电路板一般位于屏蔽体内，其元器件、线路等都会改变预期的共振频率点，所以不必太操心。

2、趋肤效应

趋肤深度：

不同频率下的金属的趋肤效应深度（频率越高，深度越浅，越趋肤）；趋肤效应以传导的角度看，是希望趋肤深度深的，那表示导线的利用率高；但是对于屏蔽罩，是希望趋肤深度浅的，这样就能以较薄的金属屏蔽更多的电磁频段；50Hz的趋肤深度5 ～15mm，很难屏蔽。

3、孔隙

如果屏蔽体的整个壳体是无缝无孔的，那么对于30MHz的电磁波来说，要达到100dB的衰减效果不是难事。问题就在于他们不是无缝无孔的：在一个完美的屏蔽壳体上开一个洞，相当于构成一个半波共振缝隙天线。 还要注意，当屏蔽体中有电流，且电流的前进方向上有孔缝挡路，迫使电流绕行时，将引起孔缝类似天线而发射磁场，通过孔缝变化的电压产生磁场。

4、低频磁场的屏蔽

采用高磁导率的合金材料（如非晶合金、坡莫合金），按一定规格制成屏蔽罩，可大幅度减小磁场影响。

5、垫圈

采用良导体，用于填缝，能承受一定的挤压变形，抗腐蚀、经久耐用。

6、通风孔的屏蔽

将通风孔做成两种形式：

（1）金属网格（类似蜂窝铝板）

（2）(截至)波导
