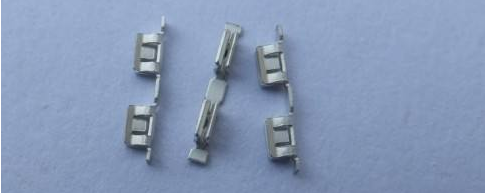

屏蔽罩夹子:一般有使用到无线通讯的产品,通常都会在电路板上设计屏蔽框来隔绝电磁干扰(EMI),但要使屏蔽框发挥功能,一般都需要用到两个零部件,一个是使用SMT打件的屏蔽框,另一个是屏蔽罩,这样一来就必须要开两套以上的模具。

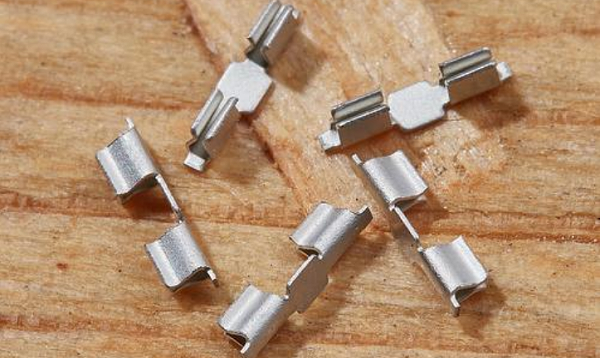

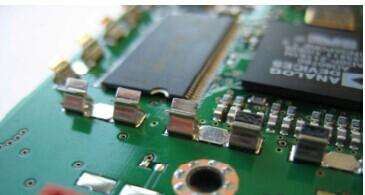

现在有些屏蔽罩生产厂家想出了使用屏蔽罩夹子来取代屏蔽框的方法,这种夹子不但可以使用SMT打件,而且体积小所以不怕变形。这样屏蔽罩夹子可以直接取代屏蔽框,当夹子被焊接在电路板之后,再直接把屏蔽罩安装在这些夹子中间夹住就可以了,等于少了一个屏蔽框的费用。我们大概比较了一下屏蔽框与屏蔽夹之间的优缺点如下:
|
屏蔽夹 |
屏蔽框 |
SMT打样成本 |
1、 无平整度的问题; 2、 不会影响AOI; 3、 可使用快速机打样 |
1、屏蔽框的平整度问题影响打样良率; 2、屏蔽框会影响AOI的检出率; 3、必须使用泛用机来打样,速度慢 |
零件成本 |
无须开模费用 |
需要开模费用 |
组装 |
测试点不需要做特别的让位 |
十字肋及框边经常影响测试点的摆放,造成测试点摆放不易,甚至降低测试涵盖率 |
测试 |
组装屏蔽罩时需要对位,容易有偏差,需要作业员从一个角落的两端先对位组装 |
组装屏蔽罩时容易对位 |
维修费用 |
1、 不会影响维修; 2、有外观问题时容易更换 |
1、屏蔽框会遮蔽元件,不利维修,经常需要减除中间的十字肋或部分边框; 2、高温维修会造成褪色问题,更换麻烦 |
虽然屏蔽夹有非常多的优点与成本 优势,但仍然有许多的工程问题需要 清楚 :
一、它的夹持力如何,如何计算摔落实验时不会掉下来?根据屏蔽罩生产厂家的回答,每个夹子的对屏蔽框的夹持力约为1 kgf,所以 计算摔落实验时的G值之后就可以知道一个屏蔽框需要几个夹子。一般来说一个屏蔽框通常最少需要4个夹子来固定其位置。
二、它焊接在板子上的附着力如何?根据屏蔽罩生产厂家力达精工屏蔽夹的回答,每个夹子所能承受的推力为 5kgf 以上,应该足够应付目前的消费电子产品需求。
三、多远的距离应该摆放一个夹子?根据屏蔽罩生产厂家力达精工的回答,以手机为例,大约 25mm 摆放一个夹子就可以了。
四、吃锡厚度有无建设?根据屏蔽罩生产厂家力达精工的回答,吃锡厚度最好在0.1mm,太厚的话怕屏蔽框与电路板的中间会出现较大的空隙,影响EMI的效果。
另外一点需要设计者別注意的,就是使用屏蔽夹会在屏蔽罩与电路板之间形成一缝隙,这道缝隙可能会高达0.2mm,必须请RF工程师特別留意这样会不会影响到RF的性能,其实也可以考虑特別将屏蔽罩设计成有凹槽形状来避开屏蔽夹的地方。
